水泥廠輸送機視頻

產品介紹

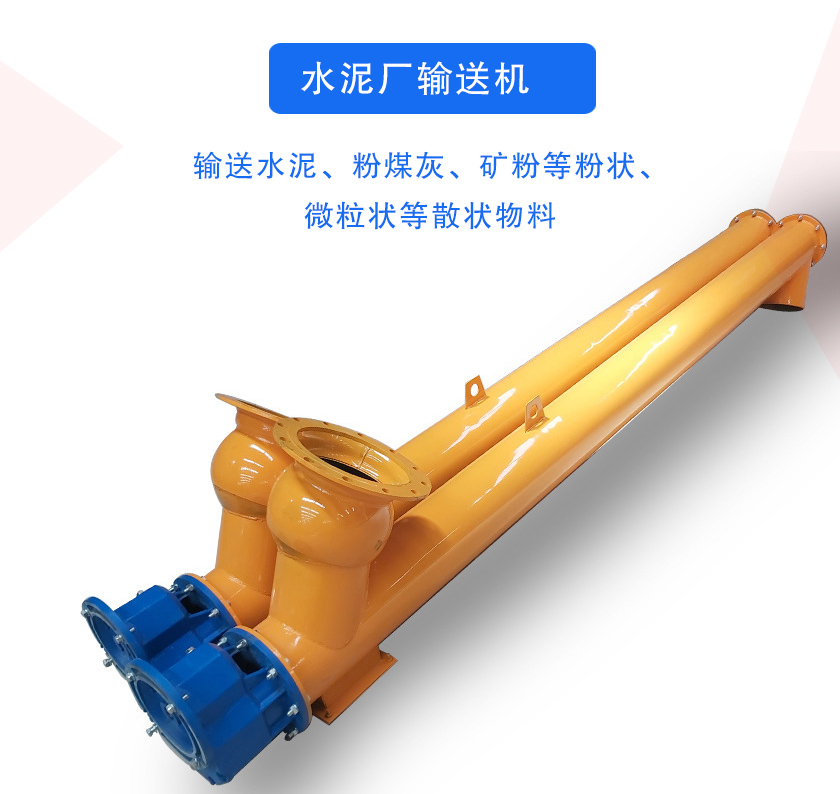

水泥廠輸送機主要用于輸送水泥、粉煤灰、礦粉等粉狀、微粒狀等散狀物料，是利用旋轉連續螺旋葉片推送物料的輸送機械，采用高強耐磨鋼制作的連續葉片，制作成型后螺距誤差小于5mm且葉片表面光滑，保證了水泥物料的均勻穩定性。另外，水泥廠輸送機采用了優質減速機重型設計，具有轉矩大、噪音低等特點，球鉸形、管口、法蘭、方口法蘭等多種接口連接方式，進料更加靈活，是混凝土攪拌站常備的輸送設備之一。

突出優勢

水泥廠輸送機針對水泥熟料、礦粉、石灰石等物料特性設計，輸送量大、耐磨耐用，可實現連續穩定輸送，適配高溫、高磨損工況，運行可靠且維護便捷，大幅提升水泥生產流程的連續性。

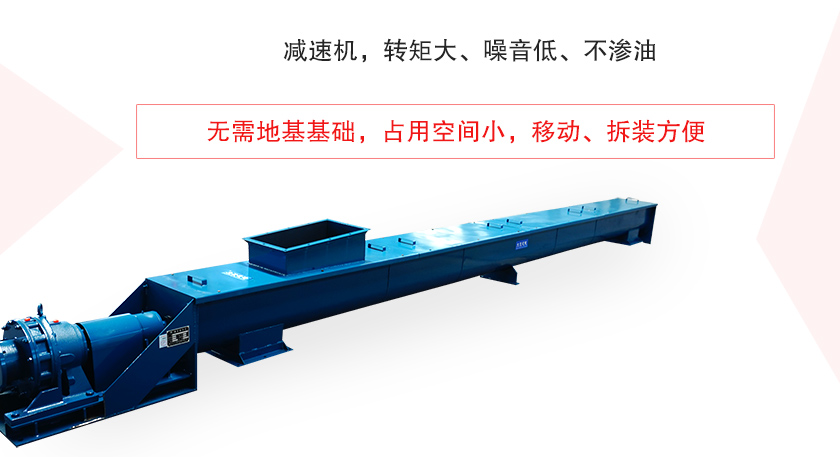

選用重型設計的減速機，轉矩大、噪音低、不滲油、使用壽命長。

變螺距螺旋體，小阻力的中間軸承使物料在輸送過程中更加順暢、均勻、快速上料。

可以水平或大傾角輸送機，也可直接與其配套設備聯接固定，無需地基基礎，占用空間小，移動、拆裝方便。

進、出料口可采用萬向球、布袋、法蘭等聯接方式，也可與本公司生產的蝶閥、插板閥組合聯接。

水泥廠輸送機外殼管的連接處設置有防滲水裝置，工藝孔也經過精心改良，避免由于雨水滲入引起管內水泥結塊，從而可以杜絕堵料、悶機事故的發生。

結構及細節

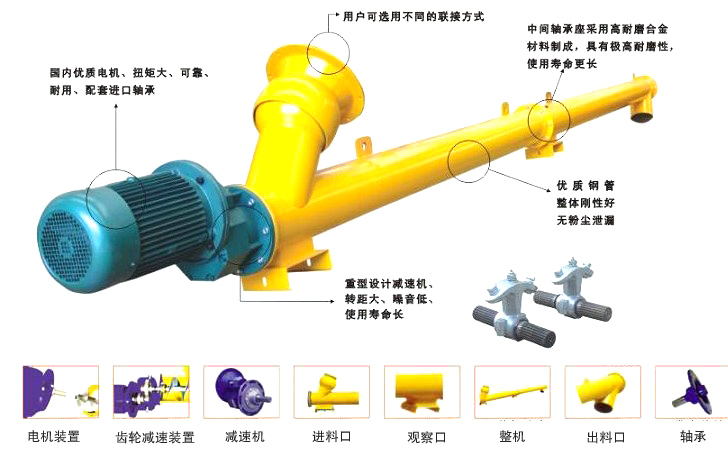

水泥廠輸送機的結構順序?yàn)椋弘姍C(jī)、減速機、輸入節總成、中間節及中間支座體總成、輸出節總成、前支座體總成、注油潤滑系統、附件為電纜線、連接用帆布套、吊掛用鋼絲繩及配用件等。

選用優質進口高強耐磨鋼制造的接連式螺旋葉片，制造成形后螺距差錯小于5mm且葉片外表光滑，確保了物料運送的均勻、穩定性，然后確保了物料計量的重復精度。

接連式螺旋葉片制做時選用了冷作硬化的外表冷軋?zhí)幹?，硬度和耐磨性比通常葉片進步一倍左右，外沿硬度可達HB240。

前、后節螺旋葉片為疏、密兩種螺距，有用防止堵管。俗稱“吃的少，吐的快。葉片的高精度制做確保了物料運送時充溢管體，用戶從螺旋輸送機進料口帆布套的吸扁狀況便能判別螺旋輸送機的好壞。

螺旋機內軸在必定距離內都設置有中心吊軸承一撐持內軸旋轉，中心吊軸承座多選用鑄鋼或鑄鋁資料，單懸臂式支座體，使前后節聯接處葉片中止距離更小，物料過流截面最大化，使料流順利無阻止。

螺旋葉片采用冷做硬化后的高精度連續無接縫螺旋葉片，外沿硬度達HB240，螺距間距誤差小，動平衡精度高。

工作原理

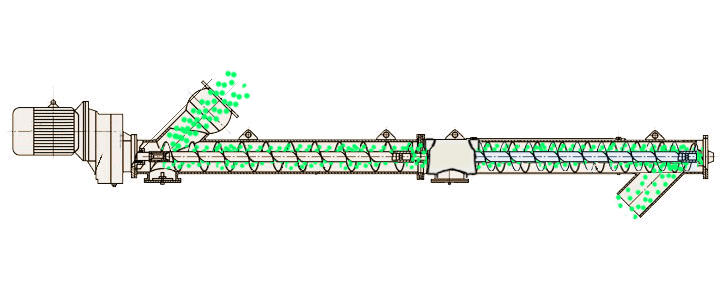

水泥廠輸送機利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，其情況就象螺桿旋轉時被卡住的螺母，只能沿螺桿作平移運動一樣，而致使物料不與螺旋一起旋轉，從而達到輸送物料的作用

技術參數

名 稱			LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY400
外殼管直徑			Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ402
允許工作角度(α))			0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°
輸送能力			8	10	12	14	15	18	20	25
輸送能力(t/h)			6	12	17	28	45	70	130	150
電機	型號	L≤7	Y90S-4	Y100L1-4	Y100L2-4	Y132S-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180L-4
	功率KW		1.1	2.2	3	5.5	7.5	11	15-18.5	22
	型號	L＞7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180M-4 Y180L-4	YH200L-4
	功率KW		2.2	3	4	7.5	11	15	18.5-22	20-30

安裝方法

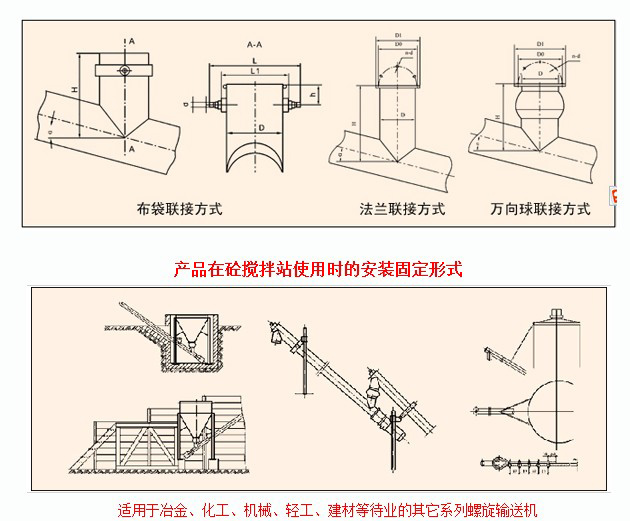

水泥廠輸送機配備布袋聯接、法蘭聯接、萬向球聯接三種安裝方式，可根據現場工況靈活選用。法蘭聯接結構牢固、密封性好，適合穩定固定的輸送場景；布袋聯接拆裝便捷、密封性佳，能有效減震減噪；萬向球聯接可調角度、轉向靈活，適配復雜布局與多方位對接。三種方式兼顧穩固、密封與便捷性，滿足不同行業、不同場地的安裝與使用需求。

布袋聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法蘭聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

萬向球聯接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19
